Afgræns projektet
Ledningstype, placering, projektfase og grænseflader til eksisterende anlæg.
Kursus / projektering og banekrydsning
Lær at samle tracé, tegninger og ansøgningsmateriale til en ledningskrydsning under banen. Kurset handler om projektering, tilladelser og dokumentation.
Vi gennemgår krav, rollefordeling, metodevalg og sammenhængen mellem plan, profil og projektbilag. LedningsX behandles, hvor det er relevant for krydsningen.
Forespørg om kurset4.990 kr. pr. deltager
1 dag · ca. 7,5 timer
Efter aftale
Efter aftale
Momsforhold oplyses ved tilmelding.
Hvem er forløbet til?
Kurset henvender sig til jer, der skal forberede eller koordinere en ledningskrydsning. Niveau og cases kan afstemmes med deltagernes erfaring og konkrete opgaver.
Program
Vi arbejder med tracéet, de oplysninger der mangler, og de bilag der skal samles. I cases drøfter vi, hvem der leverer materialet, og hvad der skal afklares med infrastrukturforvalteren.
Ledningstype, placering, projektfase og grænseflader til eksisterende anlæg.
Relevante forvaltere og roller i processen. LedningsX, hvor det er relevant for krydsningen.
Metodeovervejelser, projektgrundlag og sammenhæng mellem plan, profil og tekniske oplysninger.
Oversigtsplan, længdeprofil og projektbilag efter de konkrete krav. Sammenhæng og sporbarhed i materialet.
Ansvarsfordeling og dialog mellem bygherre, rådgiver, forsyning, entreprenør og infrastrukturforvalter.
Øvelse i at gennemgå en krydsning og identificere mangler i projekt- og ansøgningsgrundlaget.
Fagligt indhold og øvelser
Vi begynder med at afgrænse krydsningen: hvad der skal føres under banen, hvem der ejer ledningen, hvilken infrastruktur der berøres, og hvilke projektparter der skal levere oplysninger. Deltagerne arbejder med forskellen på projektansvar, ansøgerrolle og udførelsesansvar.
Banedanmark, Hovedstadens Letbane og andre infrastrukturforvaltere kan have forskellige krav og arbejdsgange. Derfor lærer deltagerne at afklare den relevante ejers proces, frem for at anvende én ansøgningsvej til alle krydsninger.
Vi gennemgår det materiale, der skal undersøges før projekteringen: ledningsoplysninger, terræn, anlægsplacering, konstruktioner og tilgængelige oplysninger om banen. Plan og længdeprofil skal beskrive samme projekt og have tydelige referencer.
I øvelserne ser vi på placering af krydsningen, projektgrænser, tegningernes information og de forudsætninger, der kræver yderligere afklaring. En skitse bliver gennemgået som projektgrundlag, før den bruges som ansøgningsbilag.
Kurset behandler sammenhængen mellem tracé, ledningstype, udførelsesmetode og forholdene omkring banen. Vi drøfter, hvilke oplysninger der er nødvendige for at vurdere en løsning, og hvordan uafklarede forhold beskrives og følges op.
Formålet er at kunne stille de rigtige projekteringsspørgsmål og koordinere med udførende og baneejeren. Fokus er projektering, tilladelser og dokumentation gennem projektforløbet.
For krydsninger omfattet af Banedanmarks proces ser vi på LedningsX og på sammenhængen mellem ansøgning, tegninger og tekniske bilag. Vi arbejder med konsistens i projektnavn, placering, ansvar, metodebeskrivelse og forudsætninger.
Deltagerne gennemgår en bilagsoversigt og lærer at skelne mellem det materiale, der er klar til indsendelse, og det der fortsat afventer oplysninger. Vi taler også om håndtering af spørgsmål og ændringer under sagsbehandlingen.
En ændring i placering, metode eller ledningsudformning kan påvirke andre bilag og projektets sikkerhedsmæssige vurderinger. Vi gennemgår, hvordan ændringer registreres, og hvordan den relevante vurdering og dokumentation koordineres med de ansvarlige parter.
Forløbet afsluttes med færdigmelding og dokumentation af den udførte krydsning, hvor dette kræves. Deltagerne får overblik over, hvilke oplysninger der skal være aftalt, før arbejdet går i gang.
I en samlet øvelse følger deltagerne en krydsning fra den første afgrænsning til et sammenhængende ansøgningsgrundlag. Opgaven er at finde manglende oplysninger, koordinere tegninger og udarbejde en oversigt over bilag, ansvar og næste handling.
Kurset er relevant for bygherrer, forsyningsselskaber, rådgivere, projekterende og projektledere. Målet er, at du efter dagen kan strukturere materialet og forklare, hvad der er afklaret, og hvad der kræver yderligere faglig behandling.
Banedanmarks aktuelle proces findes på Ledningsarbejder. Krav fra andre infrastrukturforvaltere afklares med den pågældende ejer.
Et eksempel fra praksis

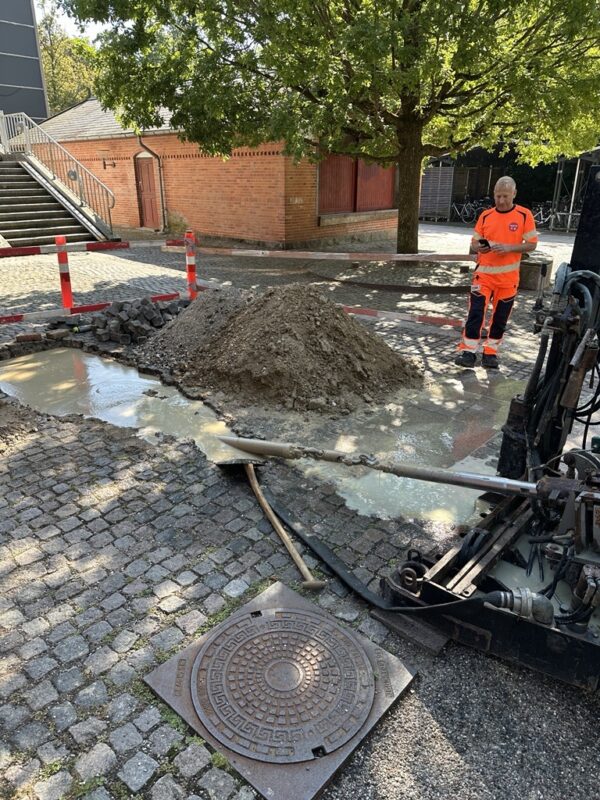

Railteks projekt ved Agerskovvej i Herning omfatter en ledningskrydsning med elkabler og styret boring. Det illustrerer sammenhængen mellem placering, teknisk løsning og dokumentation.
På kurset arbejder vi med tilsvarende spørgsmål: Hvad viser planen? Hvad skal fremgå af profilen? Hvilke oplysninger skal afklares, før materialet kan bruges i en ansøgning?
Se projektet ved Agerskovvej ↗Fagligt udbytte
Forløbet giver et fælles grundlag for at planlægge, dokumentere og koordinere banekrydsningen.
Se sammenhængen mellem projekt, krav, bilag og involverede parter.
Identificér spørgsmål og afklaringer, som bør håndteres før ansøgning.
Brug kurset som afsæt for samarbejde om jeres konkrete krydsninger.
Railtek / jernbanen
Få et visuelt indblik i jernbanemiljøet og den infrastruktur, som banekrydsningen skal indpasses i.
Før du forespørger
Kurset handler om projektering, tilladelser og dokumentation ved ledningskrydsninger af bane. Det omfatter tracé, tekniske grænseflader og et sammenhængende ansøgningsgrundlag.
Kurset omfatter afklaring af relevante forvaltere, roller, projektkrav og ansøgningsmateriale. De konkrete krav og tilladelser afgøres af den relevante infrastrukturforvalter.
Kurset koster 4.990 kr. pr. deltager og varer 1 dag, ca. 7,5 timer. Dato og afholdelse er efter aftale. Momsforhold oplyses ved tilmelding.
Beskriv projektet og jeres læringsbehov i forespørgslen. Railtek afklarer, hvilke cases og øvelser der er relevante for det aftalte forløb.
